SSH智能型手持式超聲波測深儀

•

本產品是我公司自主研發生產的智能超聲波儀表。從研發之初，到現在共經歷了數十個版本。經過不斷的學習借鑒國內外******產品的特長，并結合客戶需求而研發了這款全新的超聲波測量產品。它不在是簡單的物位或液位儀，它還可以測量厚度、體積（包括非線性罐）、重量、溫度（超聲波法）、深度、泥位、魚探等等。

本產品采用模塊化電路設計，軍工品質多層ＰＣＢ板，硬件結構緊密，布局合理。還可根據客戶需求添加模塊實現其它功能（如：藍牙、ＧＰＲＳ通信、GPS************等）。電流輸出模塊也采用了四線制隔離式（兼容三線制），可更好的匹配ＰＬＣ等控制儀表。

二、產品特色

★可多種電池供電（見五使用注意事項的5.4）

★備份和還原設置參數

★可測多種物理量

★可任意調整模擬量輸出

★中英文雙語菜單

★具有數字濾波和回波識別功能

★可人工設定固定干擾濾波功能

★支持藍牙、ＧＰＲＳ通信、GPS************等

★支持自定義串口數據格式

★支持自定義主顯示界面

★支持自定義數學函數運算

★支持自定義聲速（特殊物質測量）

★支持MiniSD卡數據采集

三、主要技術參數

量程：zui大量程100m（訂貨時確定）    盲區：＜0.3m （與量程而不同）

精度：±0.01％×zui大量程或±2mm（取大值）

zui小顯示分辨率：0.1mm

顯示：3英寸中英文LCD

鍵盤：16位貼片輕觸鍵

外接直流電源：DC5V1A

功耗：運行模式<0.3W 睡眠模式<0.03W

輸出方式：RS232C接口(可訂制其它輸出)

防護等級：主機IP60  傳感器IP68

工作溫度：常溫  工作壓力：常壓

主機材質：ABS

傳感器：材質304不銹鋼，固定桿0.4M，引線標配10m(可定制其他長度)

外形尺寸圖如下(單位mm)：

主機外形尺寸：210mm×100mm×35mm

傳感器外形尺寸：? 68X86

儀表防護箱尺寸：415mmX315mmX145mm

配置說明：本機標配為1主機、1G儲存卡、電池、1換能器、1電源適配器、1數據線、1導流體、2固定測桿、帶對絲2個、1鋼卷尺、1儀表箱等其他配件。

***具體性能指標以產品合格證為準***

四、菜單操作及參數設置

深度：

98.570m

T=21.2C Vcc=2.72V

4.1默認主界面（可修改）

A：接收增益值，數字越穩定，數據越可靠。

T：探頭測到的環境溫度。

Vcc：當前電源電壓。

J1、J2、J3：當輸出NPN或繼電器打開時顯示。

: 柱狀顯示液位比例

4.2各個按鍵功能

按鍵

狀態

功能

說明

■

( SHAPE * MERGEFORMAT  )

正常工作

菜單鍵

顯示菜單界面

菜單主界面

返回鍵

返回測量界面，長按保存退出

菜單項

返回鍵

返回上一級

輸入狀態

左移位

光標左移,字符輸入時長按可刪除光標位字符。

對話狀態

確認鍵

確認操作

SHAPE * MERGEFORMAT

正常工作

運行/暫停

切換運行或暫停測量狀態

正常工作

快速設置

長按快速設置安裝位置

菜單

進入鍵

進入菜單或輸入狀態

輸入狀態

右移位

光標右移，字符輸入時長按可在光標后添加字符。

▲

菜單

上翻頁

上翻頁菜單

輸入狀態

加數

光標位加1

正常工作

查看數據

查看SD卡中數據，顯示***后一條

▼

菜單

下翻頁

下翻頁菜單

輸入狀態

減數

光標位減1

正常工作

采集數據

采集（下載）一條數據到SD卡中

SHAPE * MERGEFORMAT  + SHAPE * MERGEFORMAT

輸入狀態

確認鍵

確認輸入操作

▲+▼

輸入狀態

清除

清除輸入數據

■+▲

開機時

還原備份

開機時同時按住兩個鍵，還原備份的設置參數。還原后需進入菜單檢查并保存退出。

正常工作

開關機

長按關機

關機狀態

開關機

按鍵開機

其它

輸入狀態

快速輸入

快速輸入字符

◆◆◆請認真閱讀以下說明，謹慎操作菜單◆◆◆

4.3舉例說明較常用的安裝位置設置方法與步驟

按菜單鍵（■）顯示密碼輸入，默認為“0000”。直接按確認鍵（■+ SHAPE * MERGEFORMAT

4.4 常用菜單及說明

BD.11：安裝位置Ins. Ht，測量液位時設置探頭端面到底部的距離值，測量物位時設置為０，測量水深時設置為水面到探頭端面的吃水深底（負值）。

ST.15：數字濾波Filter，數字平均濾波次數，0-100。

PL.25：發射強度PUL，探頭的超聲波發射強度（功率）。

PA.36：菜單密碼Password，進入菜單的密碼，默認0。

F0.44：輸出起點F0，電流輸出起點（4mA）對應顯示值。

FS.45：輸出終點FS，電流輸出終點（20mA）對應顯示值。

DR.49：串口地址Add.，本機串口地址號，0-255。

BP.50：串口波特率Bdr.，本機串口波特率，600-38400。

1L.54：1通道D值No.1 D，開關輸出1通道D值。

1H.55：1通道H值No.1 H，開關輸出1通道H值。

2L.56：2通道D值No. 2 D，開關輸出2通道D值。

2H.54：2通道H值No.2 H，開關輸出2通道H值。

3L.54：3通道D值No.3 D，開關輸出3通道D值。

3H.54：3通道H值No.3 H，開關輸出3通道H值。

*****更多詳盡的菜單表請查詢我公司網站或聯系經銷商*****

五、安裝方法及使用注意事項

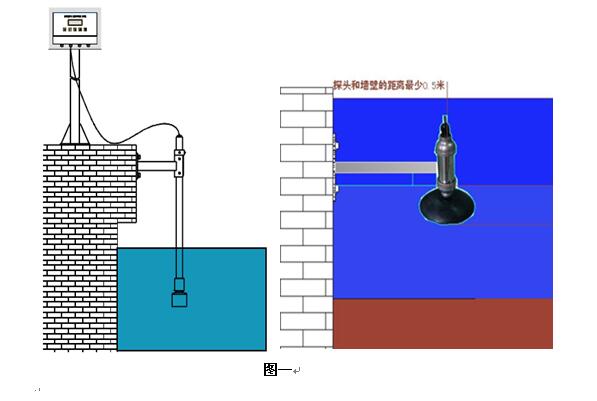

5.1傳感器探頭的使用注意事項：1、傳感器探頭需和水面保持垂直安裝。2、傳感器探頭與池底之間應該無其他固體遮擋，否則會產生干擾信號。3、傳感器探頭應該避免受到水中漂浮物的撞擊，如果水中懸浮物容易黏附在探頭表面，建議安裝自清洗系統以保持探頭表面清潔。4、傳感器探頭浸沒深度推薦為20cm左右（此距離可根據河水流動速度快慢加大或減?。?，探頭距池壁距離zui少為50cm（此距離可根據測量深度與池壁的不平整度加大）。5、傳感器探頭在淺水區測量，并且水下河床環境有一定斜度，傳感器探頭盡量的垂直于水下河床反射面。

5.2傳感器探頭及配件安裝說明：1、傳感器探頭接口為G1/2管螺紋，標配兩支長30cm左右的不銹鋼管及對絲兩個都帶有螺紋可把不銹鋼管和傳感器探頭接口對接。傳感器探

頭上在出廠時已經安裝上導流體（防撞塊）。

5.3建議較好用3.7V的鋰電池供電，如果使用開關電源供給直流時，直流電源負需連接大地。安裝接線請參考說明書或物位儀機身標簽，為保證本機工作穩定、模擬輸出精度，正常使用前請通電＞15分鐘預熱。在野外工作時，請?jiān)趦x表上方搭遮陽棚，以避免日光的直射和雨淋。野外使用應采取防雷措施。
