電磁式明渠流量計

•

概 述

簡便、快捷、準確、可靠、穩定的渠道與河流測量裝置一直是各國流量測量zj****的追求，受科學技術自身?xiàng)l件的限制，始終沒能解決好這一難題。

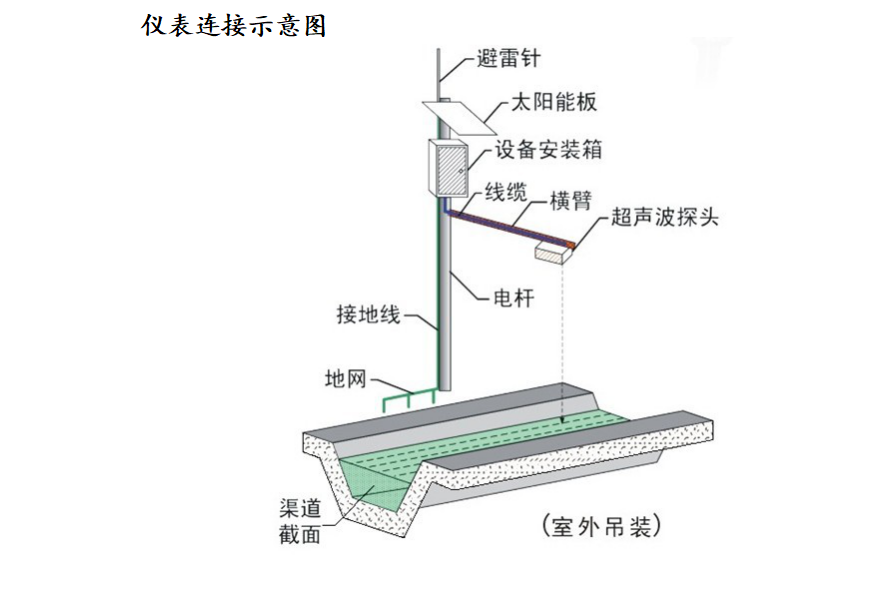

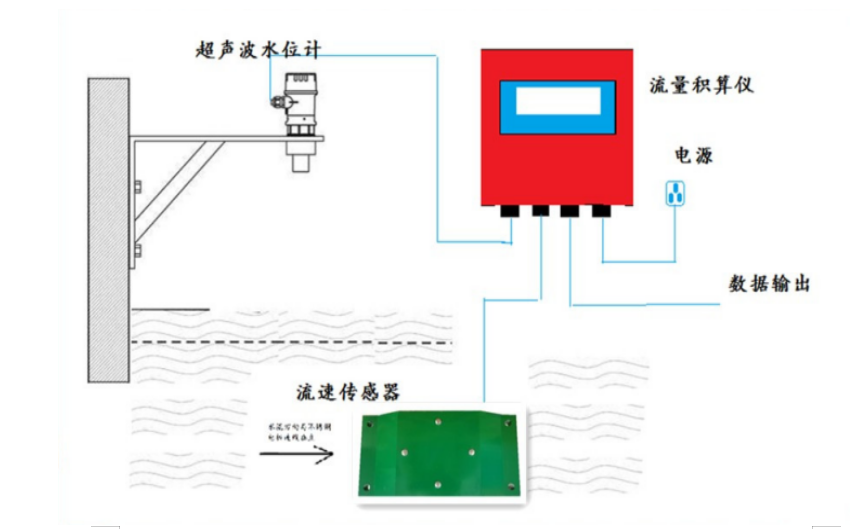

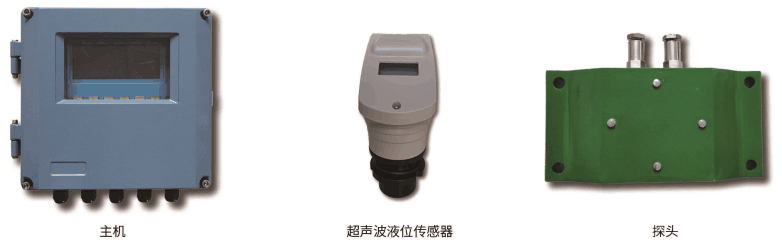

我們使用電磁式明渠流量計，利用“面積流速法”原理測量明渠流量。系統內置明渠流量模型，采用單點流速法結合水文流體學，通過單點流速推演河道平均流速，并結合水位，水流斷面面積計算水流量。其組成部件包括明渠轉換器、電磁式流速傳感器、液位計、太陽能供電系統。

適用于江河、小溪、灌排渠道、水利工程、工廠排水、和大多數下水道的流量測量。

                                   特點

（1）測量范圍大（流速區間0.1-10m/s），流量測量不受支流面回水的影響；

（2）流速傳感器結構設計符合流體力學，體積小巧，安裝方便，標準渠道無需改造可直接安裝，施工成本低；

（3）測量信號穩定，受渠道水流影響較??；

（4）可同時顯示渠道液位、流速、瞬時流量、累積流量；

（5）采用EEPROM存儲累計流量，斷電后數據可以長期保存；

（6）大屏幕點陣顯示，不***有中文，還有配合圖形，方便操作及流態分析；

（7）可選配實時顯示流速曲線、圖形軟件，便于水流流態分析研究；

（8）具有RS485通訊口，可實現數據遠程傳輸；

（9）便攜式具有數據存貯功能，便于測量情況分析。

二、主要技術參數

（1）測量精度：流速±1.0%；液位±0.5%；流量±5%；

（2）測量范圍：流速區間0.1-10m/s；

（3）適用渠道：矩形渠、梯形渠、自定義形狀的渠道，渠寬≥0.2m；渠深≥0.1m；

（4）顯示內容：流速（m/s），液位，瞬時流量（m3/h），累計流量（m3）；

（5）功耗：DC12V/24V供電，配套系統小于5W；AC220V供電，配套系統小于20W；

（6）防護等級：傳感器IP68；轉換器：IP65；

（7）數據通訊：RS485：Modbus協議；

GPRS/4G：UDP協議、TCP協議；

NB-iot：UDP協議、TCP協議、CoAP協議；
